5 . SECTEUR N°8

Nombre d’emplacements bétonnés prévus pour canons AC25 : 43.

Nombre d’emplacements bétonnés prévus pour mitrailleuses : 17.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 4.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 5.

Longueur de fossés antichars construit : 3 (5800 mètres).

Destruction : 1 dispositif.

Complément de coupure : 8 dispositifs.

Barrage contre engins blindés : 10 dispositifs.

Inondation : 0 dispositif.

5.1 Groupement de Rosières.

Carte : IGN2412OT

Nombre d’emplacements bétonnés pour canons AC25 : 8.

Nombre d’emplacements bétonnés pour mitrailleuses : 7.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 1.

Longueur de fossés antichars construit : 1800 mètres.

Destruction : 0 dispositif.

Complément de coupure : 3 dispositifs.

Barrage contre engins blindés : 2 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

Situation : traversée du chemin de l'Hermitage à Rosières

Moyens : barrage par 2 rangs de 6 tétraèdres.

Situation : Sud Est de Rosières, route de Droizelles.

Moyens : barrage par 2 rangs de 5 tétraèdres.

Bloc 20a (M207)

Situation : situé en lisière Ouest du bois de Rosières à la côte 128.8.

Objectif : Ouest vers le chemin venant de Baron.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm ou mitrailleuse.

Etat actuel : bon état.

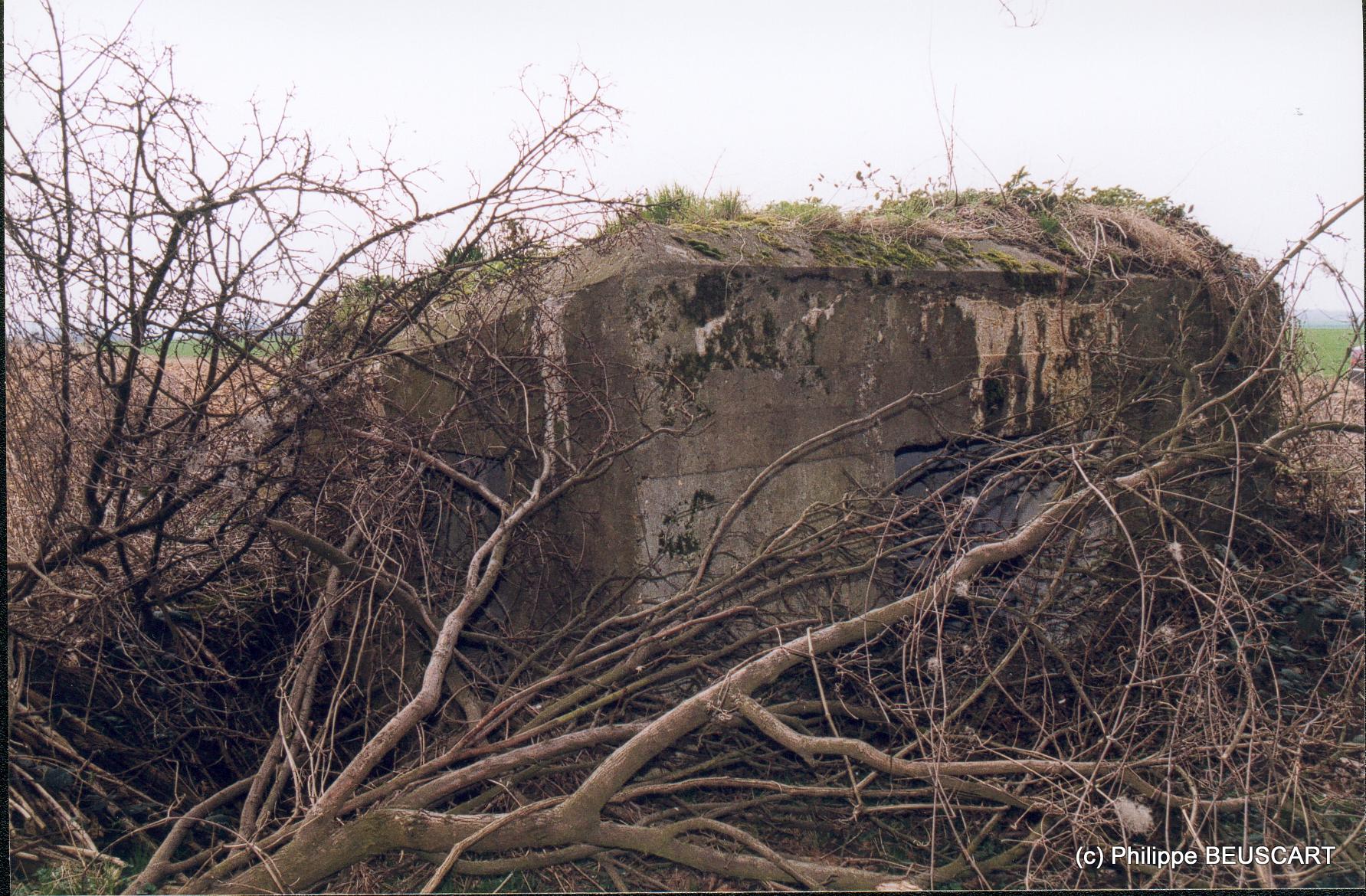

Bloc 20b (C206)

Situation : situé en lisière Ouest du bois de Rosières à la côte 128.8.

Objectif : Sud Ouest dans l'axe du chemin venant de Baron..

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état mais recouvert par la végétation.

Bloc 20c (M205)

Situation : situé en lisière Ouest du bois de Rosières à la côte 137.8.

Objectif : direction Nord Ouest vers le hameau "La Montagne".

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état. Reste de traces de tranchées dans le bois entre les blocs C203 et M205.

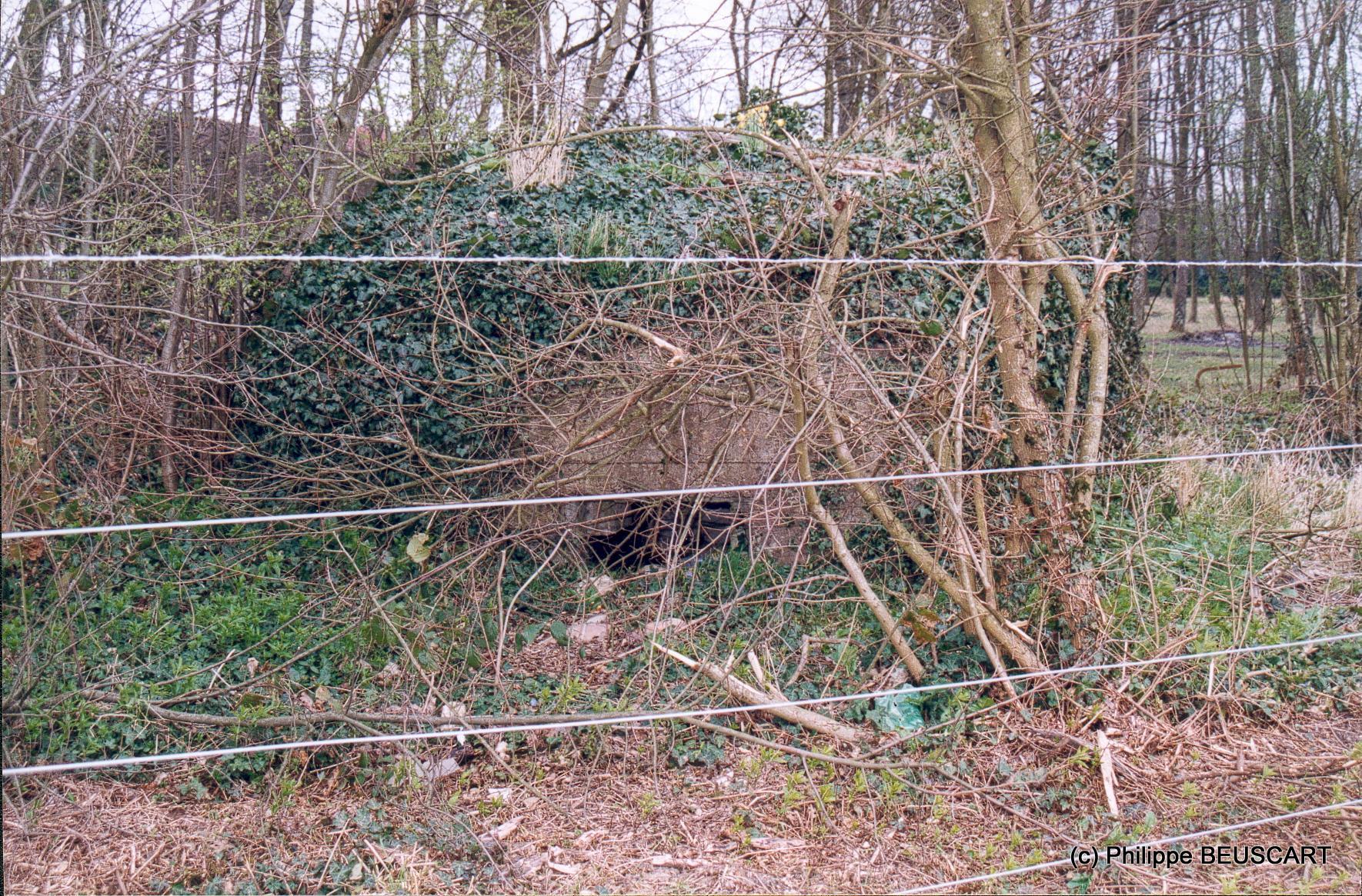

Bloc 20d (C203)

Situation : situé à la sortie Ouest de Rosières à la côte 156.5.

Objectif : direction Ouest.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 20f (C200-MA5)

Situation : situé à la sortie Nord de Rosières.

Objectif : direction Est.

Type de bloc : type 1 « blockhaus ». Il semblerait que ce soit le seul bloc de la ligne Chauvineau (hors pièces en encuvement) prévu pour être équipé par un canon de 65mm de marine.

Armement : canon 65mm de marine.

Etat actuel : non trouvé.

Bloc 20g (M199)

Situation : situé à la sortie Sud de Rosières sur la route de Droizelles.

Objectif : direction Nord.

Type de bloc : type 2 "blockhaus".

Armement : mitrailleuse.

Etat actuel : détruit.

Bloc 20h (C198)

Situation : situé à la sortie Sud de Rosières sur la route de Droizelles.

Objectif : direction Nord.

Type de bloc : type 1 "blockhaus".

Armement : canon AC 25mm.

Etat actuel : détruit.

Bloc 20i (M197)

Situation : situé à la sortie Sud de Rosières sur la route de Droizelles.

Objectif : direction Nord.

Type de bloc : type 2 "blockhaus".

Armement : mitrailleuse.

Etat actuel : détruit.

Bloc 20j (M196)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : détruit.

Bloc 20k (C195)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 5 "renforcé".

Armement : canon AC 25mm.

Etat actuel : détruit.

Bloc 20l (M194)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : détruit.

Bloc 20m (C193)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 5 "renforcé".

Armement : canon AC 25mm.

Etat actuel : détruit.

Bloc 20n (M192)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : détruit.

Bloc 20o (C191)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 5 "renforcé".

Armement : canon AC 25mm.

Etat actuel : détruit.

Bloc 20p (C189)

Situation : en lisière de bois le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état. Recouvert par la végétation.

Bloc 20q (C188)

Situation : en lisière de bois le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 20r (M190)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Est en flanquement du fossé antichar.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : détruit.

Bloc 20s (M187)

Situation : situé le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Nord Ouest en flanquement du fossé antichar.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : détruit.

Fossé antichar

Situation : a l’Est de Rosières le long du chemin reliant Rosières à la maison du garde de l’Hermitage sur une longueur d’environ 1800 mètres.

Objectif :

Etat actuel : détruit.

5.2 Groupement d'Ormoy-Villers.

Carte : IGN2512OT

Nombre d’emplacements bétonnés pour canons AC25 : 13.

Nombre d’emplacements bétonnés pour mitrailleuses : 1.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 1.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 2.

Longueur de fossés antichars construit : 2000 mètres.

Destruction : 1 dispositif.

Complément de coupure : 3 dispositifs.

Barrage contre engins blindés : 5 dispositifs.

Inondation : 0 dispositif.

Situation : pont d'Ormoy sur la voie ferrée Ormoy - Mareuil.

Moyens : pont miné.

Situation : pont de chemin de fer au Sud d'Ormoy.

Moyens : barrage par 2 rangs de 3 tétraèdres.

Situation : pont de chemin de fer au Sud d'Ormoy.

Moyens : barrage par 2 rangs de 3 tétraèdres.

Situation : route d'Ormoy à Nanteuil immédiatement au Nord du passage à niveau.

Moyens : barrage par 2 rangs de 7 tétraèdres.

Situation : route d'Ormoy à Nanteuil au niveau de la coupure du fossé antichar.

Moyens : barrage par 2 rangs de 14 tétraèdres.

Situation : route d'Ormoy à L'Hermitage au niveau de la coupure du fossé antichar.

Moyens : barrage par 2 rangs de 3 et 4 tétraèdres.

Bloc 21a (C185)

Situation : en lisière Ouest du Bois des Trois Chênes le long du chemin reliant Rosières à l'Hermitage.

Objectif : direction Ouest.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm

Etat actuel : bon état.

Bloc 21b (C176)

Situation : côté Ouest de la voie ferrée au lieudit "le Triage d'Ormoy" en lisière de bois.

Objectif : axe de la voie ferrée en direction d'Ormoy-Villers.

Type de bloc : type 5 "renforcé" avec entrée du personnel à droite.

Armement : canon AC 25mm

Etat actuel : bon état.

Bloc 21c (C174)

Situation : côté est de la voie ferrée au lieudit "le Triage d'Ormoy".

Objectif : axe de la voie ferrée en direction d'Ormoy-Villers.

Type de bloc : type 5 "renforcé".

Armement : canon AC 25mm

Etat actuel : détruit.

Bloc 21d (C172)

Situation : sur D136 au Sud d’Ormoy-Villers à 200 mètres du passage à niveau.

Objectif : axe de la D136 et du passage à niveau de la voie ferrée Ormoy - Mareuil.

Type de bloc : type 5 "renforcé" avec entrée du personnel à droite.

Armement : canon AC 25mm

Etat actuel : bon état. Reste des crochets de fixation du filet de camouflage.

Bloc 21e (C170)

Situation : à la lisière du bois du Roi ( "Petite Sole") à l'intersection de la D136 et du chemin rural n°6 dans propriété privée.

Objectif : flanquement du fossé antichar.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état. Reste des crochets de fixation du filet de camouflage.

Bloc 21f (C169)

Situation : à l'est d'Ormoy et à la lisière du Bois du Roi au Sud de l'ancienne voie ferrée Ormoy – Mareuil.

Objectif : axe du pont sur la voie ferrée.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 21g (C167)

Situation : à l'est d'Ormoy et à la lisière du Bois du Roi au Sud de l'ancienne voie ferrée Ormoy – Mareuil.

Objectif : pont sur la voie ferrée.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état mais embrasure de tir et accès murés.

Bloc 21h (C165)

Situation : à l'est d'Ormoy et à la lisière du Bois du Roi au Sud de l'ancienne voie ferrée Ormoy – Mareuil.

Objectif : pont sur la voie ferrée.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état. Le niveau du sol ayant baissé, les fondations du bloc sont bien visibles. Embrasure de tir murée. Reste des gonds sur entrée personnel. Crochets de fixation du filet de camouflage.

Bloc 21i (C163)

Situation : en lisière du bois au lieudit "le Buisson de la Chaussée".

Objectif : Ouest en direction de la D136.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état. Recouvert par la végétation.

Bloc 21j (C162)

Situation : en lisière du bois au lieudit "le Buisson de la Chaussée".

Objectif : Nord Est en direction de la D136.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état. Recouvert par la végétation.

Bloc 21l (C160)

Situation : en lisière du bois au lieudit "le Buisson de la Chaussée" à la côte 96.5.

Objectif : direction Nord.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état. Recouvert par la végétation.

Bloc 21n (C158)

Situation : en lisière du bois au lieudit "le Buisson de la Chaussée" à la côte 92.6.

Objectif : Nord Est en direction de la D136.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 21p (C155)

Situation : en lisière occidentale du bosquet au lieudit "le Loup Pendu".

Objectif : direction Nord Ouest.

Type de bloc : type 3 "bouclier" avec joues latérales droite et gauche.

Armement : canon AC 25mm.

Etat actuel : bon état.

Photos aimablement communiquées par Monsieur Jérôme Leblanc - mai 2012.

Bloc 21r (MA3)

Situation : en lisière du bois au lieudit "le Buisson de la Chaussée".

Objectif :

Type de bloc : encuvement.

Armement : canon 65mm de marine.

Etat actuel : non trouvé.

Bloc 21s (MA4)

Situation : côté Ouest de la voie ferrée au niveau du passage à niveau au lieudit "le Triage d'Ormoy".

Objectif :

Type de bloc : encuvement.

Armement : canon 65mm de marine.

Etat actuel : non trouvé.

Bloc 21t (MA44)

Situation : en lisière Ouest du Bois des Trois Chênes le long du chemin reliant Rosières à l'Hermitage.

Objectif : flanquement du fossé antichar.

Type de bloc : encuvement.

Armement : canon 47mm de marine.

Etat actuel : bon état.

Fossé antichar

Situation : entre la D136 et la voie ferrée sur une longueur d'environ 2000 mètres ainsi qu'une petite longueur au Nord Est d'Ormoy-Villers au lieudit "le buisson de la Chaussée".

Objectif : interdire le passage d'engins blindés venant de Crépy en Valois.

Etat actuel : détruit.

Emplacements de campagne

De nombreuses traces de tranchées sont encore visibles en lisière du bois du Roi à proximité de la route de Crépy-en-Valois ainsi que dans le bois de l’Hermitage.

5.3 Groupement de Levignen.

Carte : IGN2512OT

Nombre d’emplacements bétonnés pour canons AC25 : 20.

Nombre d’emplacements bétonnés pour mitrailleuses : 7.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 3.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 2.

Longueur de fossés antichars construit : 2000 mètres. Cliquez ici pour accéder à une vue aérienne du fossé antichar.

Destruction : 0 dispositif.

Complément de coupure : 2 dispositifs.

Barrage contre engins blindés : 3 dispositifs.

Inondation : 0 dispositif.

Abattis dans les bois de Levignen.

Objectif : barrer la RN2 (route de Maubeuge).

Destruction et barrage contre engins blindés :

Situation : centre de Levignen, route de Levignen à Ormoy.

Moyens : barrage par 2 rangs de 6 tétraèdres.

Situation : chemin au Nord Ouest de Levignen.

Moyens : barrage par 2 rangs de 4 tétraèdres.

Situation : sortie Nord Ouest de Levignen vers Crépy en Valois.

Moyens : barrage par 2 rangs de 7 tétraèdres.

Bloc 22a (C151)

Situation : à l'est de Rouville dans le bois des Brais entre la côte 115.4 et 140.9 dans la propriété "Les Petiots".

Objectif : vers l'Ouest en direction de Rouville.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état.

Photos aimablement communiquées par Monsieur Jérôme Leblanc - mai 2012.

Bloc 22a bis (C151)

Situation : à l'est de Rouville dans le bois des Brais entre la côte 115.4 et 140.9 dans la propriété "Les Petiots".

Objectif : vers l'Ouest en direction de Rouville.

Type de bloc : ttype 5 "renforcé" avec entrée du personnel à droite.

Armement : canon AC 25mm.

Etat actuel : bon état.

Photos aimablement communiquées par Monsieur Jérôme Leblanc - mai 2012.

Bloc 22a ter (M150)

Situation : à l'est de Rouville dans le bois des Brais entre la côte 115.4 et 140.9.

Objectif : vers l'Ouest en direction de Rouville.

Type de bloc : type 3 "bouclier".

Armement : mitrailleuse.

Etat actuel : non trouvé.

Bloc 22b (C149)

Situation : à l'est de Rouville dans le bois des Brais entre la côte 115.4 et 140.9 dans la propriété "Les Petiots".

Objectif : direction Nord Ouest

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 22c (C148)

Situation : à l'est de Rouville dans le bois des Brais entre la côte 115.4 et 140.9 dans la propriété "Les Petiots".

Objectif : direction Nord Est.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : façade en bon état, arrière du bloc partiellement enterré.

Bloc 22e (C138)

Situation : à l'est de Rouville en lisière Nord du bois des Brais entre la côte 140.9 et 135.9.

Objectif : direction Nord Est.

Type de bloc : type 3 "bouclier" avec 2 joues latérales à l'arrière du bloc dans le prolongement des flancs.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 22f (C135)

Situation : à l'est de Rouville dans le bois des Brais au lieudit "Garenne du Moine".

Objectif : direction Nord Ouest.

Type de bloc : type 3 "bouclier" avec joues latérales.

Armement : canon AC 25mm.

Etat actuel : bon état mais envahit par la végétation.

Bloc 22g (C133)

Situation : à l'est de Rouville dans le bois des Brais au lieudit "Garenne du Moine".

Objectif : direction Nord.

Type de bloc : type 3 "bouclier" avec joues latérales.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 22i (C128)

Situation : à l'Ouest de Levignen en lisière Est du bois des Brais au lieudit "les Hureaux".

Objectif : direction Est en flanquement du fossé antichar.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

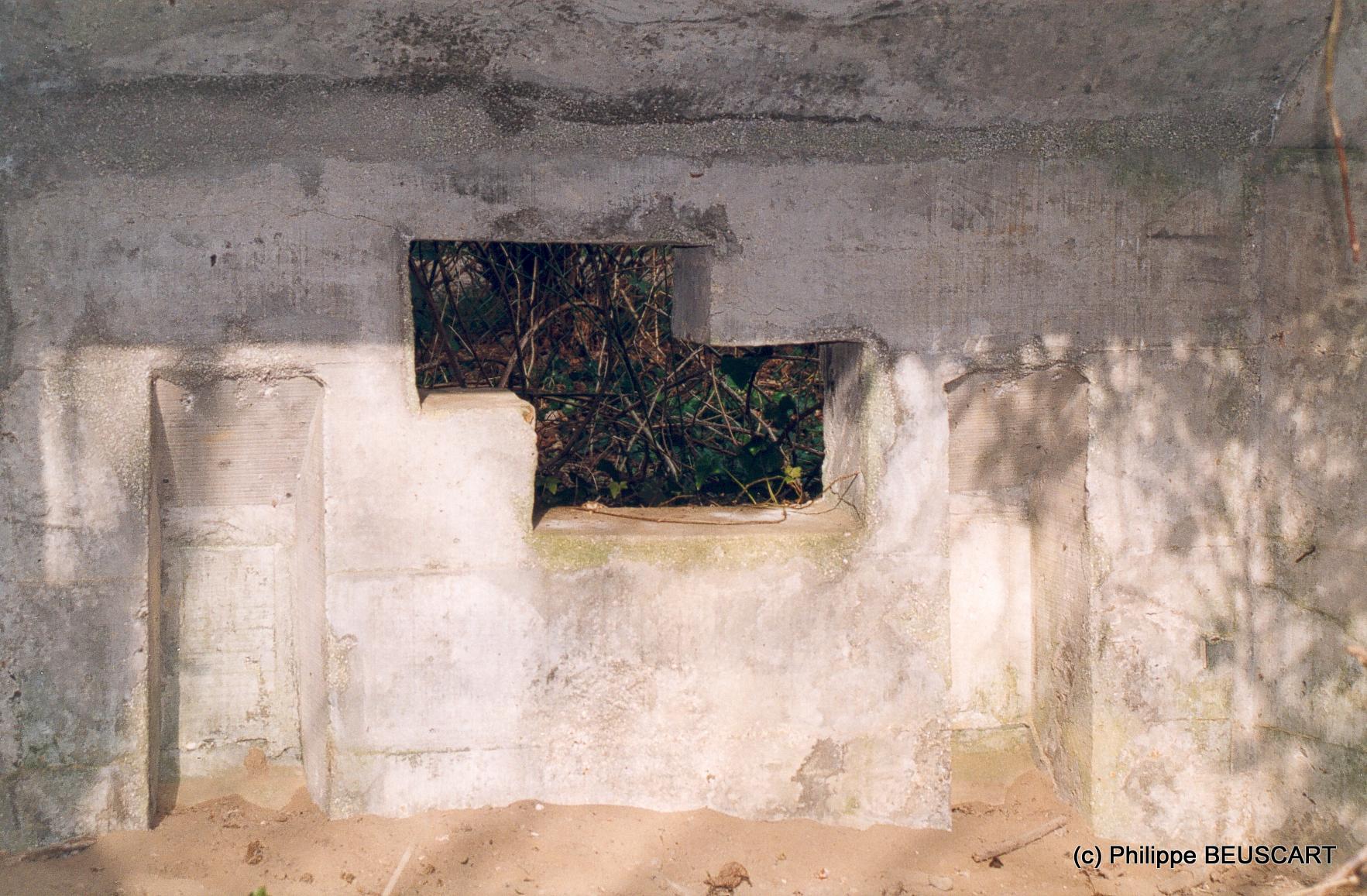

Bloc 22j (M127)

Situation : près du 2 allée de l'Etoile à la sortie Nord Ouest de Levignen.

Objectif : direction Nord Est en flanquement du fossé antichar.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 22k (C125)

Situation : au 1 allée de l'Etoile à la sortie Nord Ouest de Levignen.

Objectif : direction Nord.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : situé dans une propriété privée et transformé en abris de jardin. Embrasure de tir murée.

Bloc 22l (M124)

Situation : à l'entrée Nord Ouest de Levignen le long de la D332 au lieudit "l'Etoile".

Objectif : direction Nord Est.

Type de bloc : type 3 ou 4 "bouclier" avec joues latérales arrières.

Armement : mitrailleuse ou canon AC 25mm.

Etat actuel : situé derrière le mur d'une propriété privée. Peu visible.

Bloc 22m (C123)

Situation : à l'entrée Nord Ouest de Levignen le long de la D332 au lieudit "l'Etoile".

Objectif : direction Nord.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : situé dans propriété privée. Peu visible.

Bloc 22n (C122)

Situation : dans Levignen.

Objectif : direction Nord.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : situé derrière le mur d'une propriété privée. Seule l'ancienne embrasure maintenant murée est visible.

Bloc 22o (M121)

Situation : dans Levignen.

Objectif : direction Nord.

Type de bloc : type 6 "renforcé" avec entrée du personnel à l'arrière. Embrasure de tir à trémie. L'arrière du bloc est accolé contre le mur de la propriété. L'accès à ce bloc devait donc ce faire depuis la propriété.

Armement : mitrailleuse.

Etat actuel : bon état.

Bloc 22p (C120)

Situation : dans Levignen.

Objectif : direction Nord Est.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : situé dans propriété privée. Transformé en abri de jardin.

Bloc 22q (C119)

Situation : dans Levignen.

Objectif : direction Nord Est.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : non trouvé.

Bloc 22r (C118)

Situation : dans une propriété à la sortie Sud Est de Levignen en direction de Macqueline au lieudit "le Carrel".

Objectif : Nord Est en direction de la RN2.

Type de bloc : type 3 "bouclier". Le bloc a été construit derrière le mur de clôture d'une propriété. Une ouverture, maintenant murée, avait été pratiquée dans ce mur face à l'embrasure de tir du bloc.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 22s (M117)

Situation : dans une propriété à la sortie Sud Est de Levignen en direction de Macquelines au lieudit "le Carrel".

Objectif : direction Sud Est dans l'axe du chemin venant de Bargny.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : bon état.

Bloc 22t (C116)

Situation : sortie Sud Est de Levignen le long de la D322 au lieudit "le Carrel" en direction de Macquelines.

Objectif : Est en direction de Bargny.

Type de bloc : type 1 "blockhaus".

Armement : canon AC 25mm.

Etat actuel : détruit (lors de la construction de la déviation de Levignen).

Bloc 22u (M115)

Situation : sortie Sud Est de Levignen le long de la D322 au lieudit "le Carrel" en direction de Macquelines.

Objectif : Est dans l'axe de la route de Macquelines.

Type de bloc : type 7 "tourelle". Pas d'escalier d'accès mais paroi verticale légèrement inclinée. Toit protégeant l'entrée.

Armement : mitrailleuse.

Etat actuel : bon état. Intérieur propre.

Bloc 22v (C114)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois à la côte 129.8.

Objectif : direction Nord Est.

Type de bloc : type 5 "renforcé".

Armement : canon AC 25mm.

Etat actuel : détruit (lors de la construction de la déviation de Levignen).

Bloc 22w (M113)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois à la côte 129.8.

Objectif : direction Nord Est.

Type de bloc : type 5 "renforcé".

Armement : mitrailleuse.

Etat actuel : détruit (lors de la construction de la déviation de Levignen).

Bloc 22x (C112)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois à la côte 129.8.

Objectif : Nord en direction de la RN2.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 22y (M111)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois à la côte 133.6.

Objectif : direction Nord Est.

Type de bloc : type 7 "tourelle". Pas d'escalier d'accès mais paroi verticale légèrement inclinée. Toit protégeant l'entrée.

Armement : mitrailleuse.

Etat actuel : partiellement recouvert de détritus. Accès intérieur impossible.

Bloc 22z (C110)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois à la côte 133.6.

Objectif : Nord en direction de la RN2.

Type de bloc : type 5 "renforcé" avec entrée du personnel à gauche. Reste des crochets de fixation du filet de camouflage.

Armement : canon AC 25mm.

Etat actuel : partiellement rempli de détritus.

Bloc 22ac (C106)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois au lieudit "la Haute Borne".

Objectif : direction Est.

Type de bloc : type 5 "renforcé" avec entrée du personnel à droite.

Armement : canon AC 25mm.

Etat actuel : bon état. Recouvert par la végétation.

Bloc 22ad (C104)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois au lieudit "la Haute Borne".

Objectif : direction Est.

Type de bloc : type 5 "renforcé" avec entrée du personnel à droite.

Armement : canon AC 25mm.

Etat actuel : bon état. Recouvert par la végétation.

Bloc 22ae (C101)

Situation : au Nord de Macquelines en lisière Sud du bois des Brais à la côte 129.7.

Objectif : direction Est en flanquement du fossé antichar.

Type de bloc : type 1 "blockhaus".

Armement : canon AC 25mm.

Etat actuel : bon état malgré sa tentative de destruction par explosifs. La face droite du blockhaus a été entièrement pulvérisée par l'explosion ainsi qu'une épaisseur d'environ 10 cm de toutes les faces intérieures. Large embrasure à trémie sans décrochement pour la lunette de visée. Casquette de protection en face avant et arrière. Deux goulottes lance grenade (une face avant et une face arrière). Goulotte pour éjecter les douilles vides à l'extérieur dans un bac de récupération encore visible.

Bloc 22af (MA1)

Situation : à l'est de Levignen dans le bois au lieudit "les Hureaux".

Objectif : Est en direction de la RN2.

Type de bloc : encuvement. 2 niches à munitions. Reste des tiges filetées de fixation de l'affût crinoline.

Armement : canon 65mm de marine.

Etat actuel : bon état.

Bloc 22ag (MA2)

Situation : à l'est de Rouville en lisière Nord du bois des Brais entre la côte 140.9 et 135.9.

Objectif : direction Nord Est.

Type de bloc : encuvement. Celui-ci a été construit enterré et comprend deux niches à munitions.

Armement : canon 65mm de marine.

Etat actuel : bon état. A noter qu'il reste de nombreuses traces de tranchées dans le bois entre les blocs M142 et C138. On peut également retrouver un emplacement de campagne pour un canon AC 25mm (C140).

Bloc 22ah (MA41)

Situation : dans Levignen.

Objectif :

Type de bloc : encuvement.

Armement : canon 47mm de marine.

Etat actuel : non trouvé.

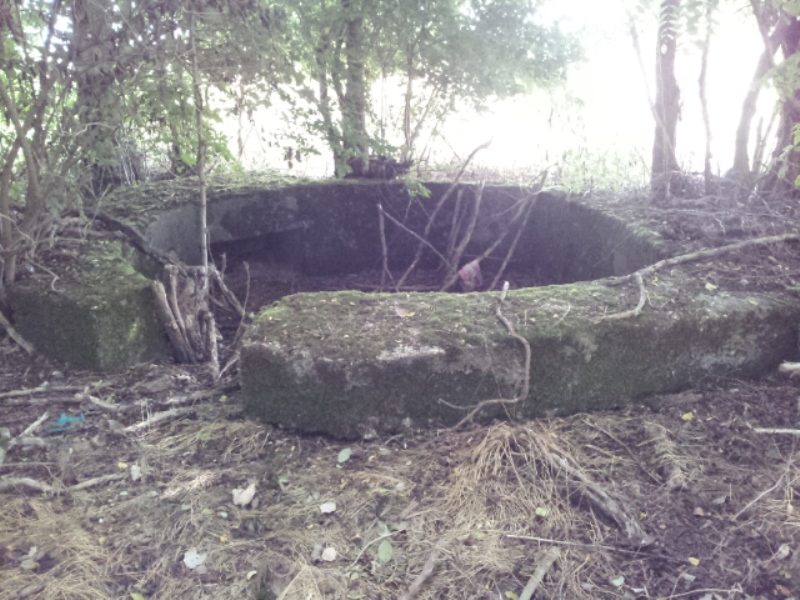

Bloc 22ai (MA42)

Situation : au Sud Est de Levignen le long de la D322 en lisière du bois au lieudit "la Haute Borne".

Objectif :

Type de bloc : encuvement.

Armement : canon 47mm de marine.

Etat actuel : bon état (photo Jérôme Leblanc).

Bloc 22aj (MA43)

Situation : dans Levignen au lieudit "le Carrel".

Objectif :

Type de bloc : encuvement.

Armement : canon 47mm de marine.

Etat actuel : non trouvé.

Fossé antichar

Situation : en avant la D322 au Nord et au Sud de Levignen. Longueur environ 2000 mètres.

Objectif : interdire le passage d'engins blindés dans un secteur non protégé par la coupure d'une rivière.

Etat actuel : détruit.

6 . SECTEUR N°6

Nombre d’emplacements bétonnés prévus pour canons AC25 : 13.

Nombre d’emplacements bétonnés prévus pour mitrailleuses : 6.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 2.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 2.

Longueur de fossés antichars construit : 2 (3950 mètres).

Destruction : 12 dispositifs.

Complément de coupure : 5 dispositifs.

Barrage contre engins blindés : 14 dispositifs.

Inondation : 3 dispositifs.

6.1 Groupement de Betz - Macquelines.

Carte : IGN2512OT

Nombre d’emplacements bétonnés pour canons AC25 : 5.

Nombre d’emplacements bétonnés pour mitrailleuses : 4.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 2.

Longueur de fossés antichars construit : 3000 mètres. Cliquez ici pour accéder à une vue aérienne du fossé antichar.

Destruction : 2 dispositifs.

Complément de coupure : 3 dispositifs.

Barrage contre engins blindés : 7 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

Situation : route de Macquelines à Bargny à la hauteur du fossé AC.

Moyens : barrage par 6 tétraèdres.

Situation : ponceau sur la Grivette à Betz vers le château.

Moyens : pont miné.

Situation : dans Betz, au Sud du pont sur la Grivette.

Moyens : barrage par 14 tétraèdres.

Situation : ponceau sur la Grivette à Betz. Route de Crépy en Valois à Meaux.

Moyens : pont miné.

Situation : sortie de Betz vers Antilly.

Moyens : barrage par 10 tétraèdres.

Situation : sortie Ouest de Betz.

Moyens : barrage par 10 tétraèdres.

Situation : sortie de Betz, route de Bargny.

Moyens : barrage par 14 tétraèdres.

Situation : RN332 de Meaux à Compiègne, entre l'angle du par et le fossé AC.

Moyens : barrage par 14 tétraèdres.

Situation : route de Betz à Macquelines à la hauteur du fossé AC.

Moyens : barrage par 6 tétraèdres.

Bloc 23a

Situation : au Nord de Macquelines en lisière Nord Est du bois au lieudit "le Parc".

Objectif : Nord Est en direction de la route reliant Bargny à la D332.

Type de bloc : type 7 "tourelle" avec escalier d'accès dans l'axe de la tourelle.

Armement : mitrailleuse.

Etat actuel : bon état. Recouvert par la végétation. Remis en valeur par les élèves du collège de Betz.

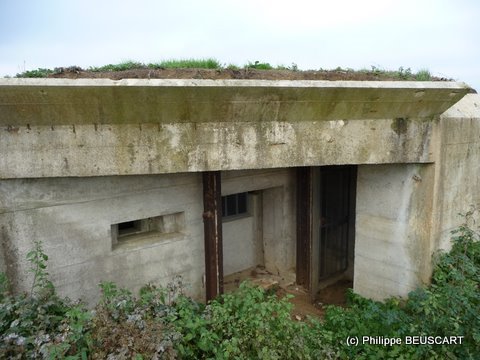

Bloc 23b

Situation : au Nord de Macquelines en lisière est du bois au lieudit "le Parc" le long de la D99.

Objectif : flanquement Sud Est du fossé AC.

Type de bloc : type 3 "bouclier" avec joue latérale arrière à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état. Recouvert par la végétation. Bloc en cours de nettoyage par les élèves du collège Marcel Pagnol de Betz.

Etat en 2001 :

Etat en 2007 :

Etat en 2008 :

Bloc 23c

Situation : au Nord de Macquelines en lisière est du bois au lieudit "le Parc" le long de la D99.

Objectif : flanquement Sud Est du fossé AC.

Type de bloc : type 7 "tourelle" avec escalier d'accès dans l'axe de la tourelle.

Armement : mitrailleuse.

Etat actuel : bon état. Recouvert par la végétation. Bloc en cours de nettoyage par les élèves du collège Marcel Pagnol de Betz.

Etat en 2001 :

Etat en 2007 :

Etat en 2008 :

Etat en 2009 :

DCA

Situation : au Nord de Macquelines face aux blocs 23B et 23C le long de la D99.

Objectif : Défense Contre Avions.

Type de bloc : Emplacement d’un poste de DCA.

Armement : inconnu.

Etat actuel : détruit.

Bloc 23d

Situation : au Nord de Macquelines en lisière Nord est du bois au lieudit "le Parc" le long de la D99.

Objectif : flanquement Nord du fossé AC en direction de Levignen.

Type de bloc : type 1 "blockhaus".

Armement : canon AC 25mm.

Etat actuel : très bon état. Intérieur à voir absolument. Bétonnage pour support du canon intact. Plaque en tôle de protection au plafond afin de réduire les risques de blessure par éclatement du béton en cas de bombardement. Extérieur recouvert par la végétation. Remis en valeur par les élèves du collège de Betz.

$Description : C:\Photos sur C\Ligne Chauvineau\lignechauvineau\images\foto23d_1_small.jpg$ $Description : C:\Photos sur C\Ligne Chauvineau\lignechauvineau\images\foto23d_2_small.jpg$ $Description : C:\Photos sur C\Ligne Chauvineau\lignechauvineau\images\foto23d_3_small.jpg$ $Description : C:\Photos sur C\Ligne Chauvineau\lignechauvineau\images\foto23d_4_small.jpg$ $Description : C:\Photos sur C\Ligne Chauvineau\lignechauvineau\images\foto23d_5_small.jpg$

Etat en 2009 :

Bloc 23e

Situation : à l'entrée Nord Est de Macquelines.

Objectif : axe de la D99 et flanquement du fossé AC.

Type de bloc : type 7 « tourelle ».

Armement : mitrailleuse.

Etat actuel : détruit.

Bloc 23f

Situation : à l'entrée Nord Est de Macquelines.

Objectif : axe de la D99 et flanquement du fossé AC.

Type de bloc : type 3 « bouclier ».

Armement : canon AC 25mm.

Etat actuel : détruit.

Bloc 23f-1 (MA4 ?)

Situation : à l'entrée Est de Macquelines en lisière du petit bois.

Objectif :

Type de bloc : encuvement.

Armement : canon de 65mm de marine.

Etat actuel : bon état avec reste du support.

Bloc 23f-2

Situation : à l'Est de Macquelines sur la route en direction de Betz entre la côte 126.9 et 127.8.

Objectif :

Type de bloc :

Armement :

Etat actuel : détruit.

Bloc 23g

Situation : à l'Est de Macquelines sur la route en direction de Betz à la côte 126.9.

Objectif : direction de Bargny.

Type de bloc : type 1 "blockhaus".

Armement : canon AC 25mm.

Etat actuel : bon état. Extérieur bien visible, pas de végétation. Remis en valeur par les élèves du collège de Betz.

Le bloc après son nettoyage par les élèves du collège Marcel Pagnol de Betz.

Bloc 23i

Situation : devant le mur du parc du château de Betz à hauteur de l’actuel terrain de football.

Objectif : direction Est en flanquement du fossé AC.

Type de bloc : type 5 "renforcé".

Armement : canon AC 25mm.

Etat actuel : détruit ou enterré.

Bloc 23k

Situation : devant le mur du parc du château de Betz à hauteur de l’actuel terrain de football.

Objectif : direction Est en flanquement du fossé AC.

Type de bloc : type 4 « bouclier ».

Armement : mitrailleuse.

Etat actuel : détruit ou enterré.

Bloc 23x

Situation : derrière le mur du parc du château de Betz à hauteur du collège de Betz.

Objectif : direction Ouest en flanquement du fossé AC.

Type de bloc : emplacement de campagne.

Armement : canon AC 25mm.

Etat actuel : détruit.

Bloc 23xx

Situation : derrière le mur du parc du château de Betz à hauteur du collège de Betz.

Objectif : direction Ouest en flanquement du fossé AC.

Type de bloc : emplacement de campagne.

Armement : mitrailleuse.

Etat actuel : détruit.

FT17

Situation : jonction des routes de Bargny et de Crépy (près du calvaire).

Objectif : direction Ouest en flanquement du fossé AC.

Type de bloc : char Renault FT17.

Armement : canon de 37mm.

Etat actuel : déplacé puis détruit.

Bloc 23n

Situation : Villers Saint Genest

Objectif :

Type de bloc : encuvement.

Armement : canon de 65mm de marine.

Etat actuel : non trouvé.

Bloc 23o

Situation : Villers Saint Genest

Objectif :

Type de bloc : encuvement.

Armement : canon de 65mm de marine.

Etat actuel : non trouvé.

Fossé antichar

Situation : en arrière de la route reliant Levignen à Betz. Longueur environ 3000 mètres.

Objectif : interdire le passage d'engins blindés venant de Crépy en Valois.

Etat actuel : détruit.

6.2 Groupement d'Antilly.

Carte : IGN2512OT

Nombre d’emplacements bétonnés pour canons AC25 : 9.

Nombre d’emplacements bétonnés pour mitrailleuses : 1.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 2.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : 950 mètres.

Destruction : 10 dispositifs.

Complément de coupure : 2 dispositifs.

Barrage contre engins blindés : 7 dispositifs.

Inondation : 3 dispositifs.

Destruction et barrage contre engins blindés :

32T

Situation : ponceau sur la Grivette sur le chemin de Collinance à Rouvres.

Moyens : pont miné. Barrage par 4 tétraèdres.

33U

Situation : ponceau sur la Grivette à Collinance. Route de Collinance à la station.

Moyens : pont miné. Barrage par 4 tétraèdres.

33bis

Situation : ponceau sur la Grivette à Collinance. Route de Collinance à la station.

Moyens : pont miné.

Situation : ponceau sur la Grivette à Thury en Valois. Route de Thury à Boullarre.

Moyens : pont miné.

Situation : ponceau sur la Grivette à Thury en Valois. Route de Thury à Boullarre. Passage inférieur sur la voie ferrée.

Moyens : barrage par 8 tétraèdres.

35Wbis

Situation : ponceau sur la Grivette à Thury en Valois. Chemin de Thury à la station.

Moyens : pont miné. Barrage par 6 tétraèdres.

37W

Situation : ponceau sur la Grivette à Thury en Valois. Chemin de Thury à la station.

Moyens : pont miné. Barrage par 6 tétraèdres.

Situation : ponceau sur la Grivette à Antilly au passage de la voie de 60.

Moyens : pont miné.

38X

Situation : ponceau sur la Grivette à Antilly. Route d'Antilly à Boullarre.

Moyens : pont miné. Barrage par 8 tétraèdres.

Situation : ponceau sur la Grivette à Antilly au passage de la voie de 60.

Moyens : pont miné.

Situation : chemin du gué à Antilly.

Moyens : barrage par 4 tétraèdres.

Situation : ponceau sur la Grivette sur la route de Betz.

Moyens : pont miné.

Inondations :

Inondation de la Grivette en aval du Moulin Gaillard.

Inondation de la Grivette au gué des Pères Blancs au Sud Ouest d'Antilly. Le barrage élève le plan d'eau de 1.10m. Il fait inonder en 50 heures 6 hectares d'une hauteur de 0.60m à 1.50m d'eau.

III

Inondation de la Grivette entre Betz et Antilly. Le barrage élève le plan d'eau de 1m. Il fait inonder en 6 heures 4 hectares d'une hauteur moyenne de 0.60m d'eau.

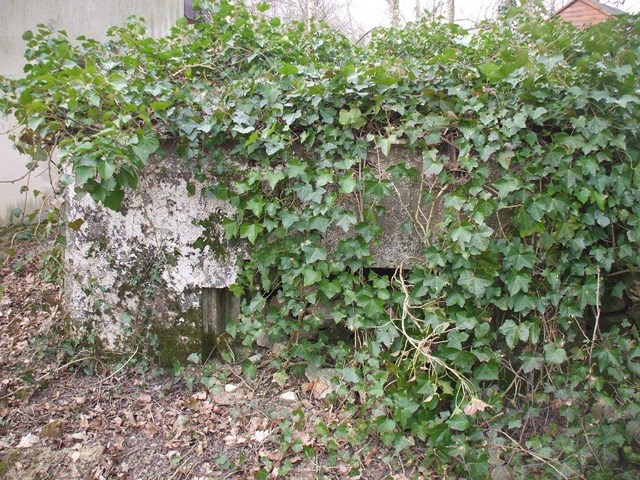

Bloc 24a

Situation : à la côte103.5 à la sortie Sud Est de Betz le long de la route en direction de la ferme de Saint-Ouen.

Objectif : ponceau sur la Grivette et flanquement du fossé AC.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 24b

Situation : à la lisière du bois "le Valois" entre Betz et Antilly.

Objectif : Nord Ouest en direction du passage à niveaux de Betz et flanquement du fossé AC.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 24c

Situation : le long de l'ancienne voie ferrée face au bloc 24b.

Objectif : direction Est en flanquement du fossé AC.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

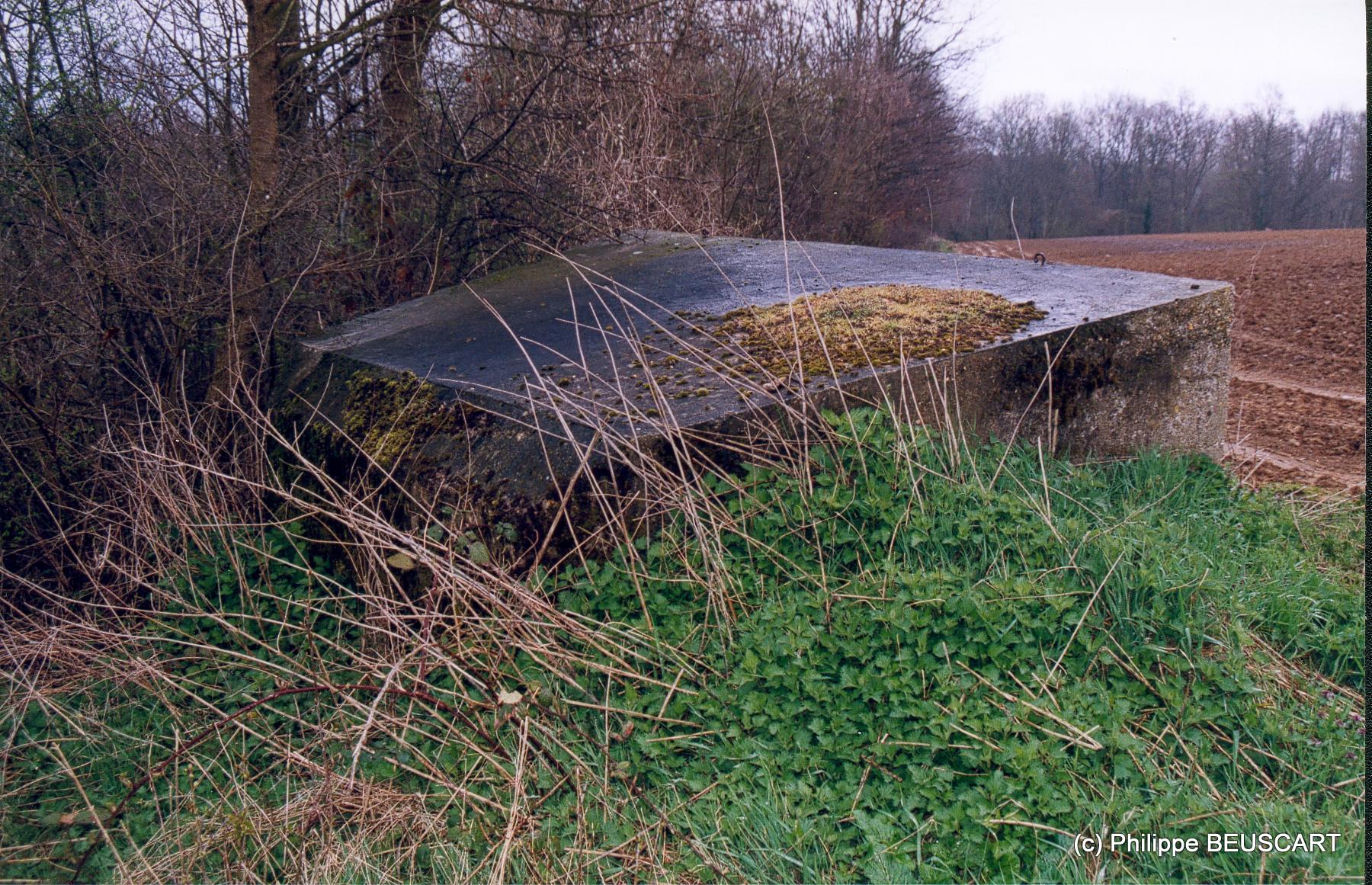

Bloc 24d

Situation : près du bois de la Bonnière le long de l'ancienne voie ferrée.

Objectif : direction Ouest en flanquement du fossé AC.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : bon état.

Bloc 24e

Situation : à la lisière du bois de la Bonnière le long de l'ancienne voie ferrée.

Objectif : direction Ouest en flanquement du fossé AC.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état. Embrasure partiellement enterrée.

Bloc 24f

Situation : Sud d'Antilly.

Objectif : Nord en direction d'Antilly.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état (photos : T. Abran) - mars 2008.

D'autres photos

Bloc 24g

Situation : Sud d'Antilly.

Objectif : Nord en direction d'Antilly.

Type de bloc :

Armement : canon AC 25mm.

Etat actuel : non trouvé.

Bloc 24h

Situation : sortie Sud d'Antilly sur la route en direction de Boullarre.

Objectif : direction Est en direction du ponceau sur la Grivette.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 24i

Situation : secteur de Collinance le long de la route reliant Boullarre à Thury en Valois au lieudit "le Four à Chaux".

Objectif : en direction du pont de l'ancienne voie ferrée.

Type de bloc : type 3 "bouclier"

Armement : canon AC 25mm.

Etat actuel : bon état. Ce bloc a été nettoyé par les élèves du collège Marcel Pagnol de Betz en 2014.

Bloc 24j

Situation : Sud de Collinance près de l'ancienne gare de Collinance.

Objectif : dans l'axe du chemin franchissant la Grivette et reliant la gare à Collinance.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 24l

Situation : secteur de Collinance.

Objectif :

Type de bloc : encuvement.

Armement : canon de 47mm de marine.

Etat actuel : non trouvé.

Bloc 24m

Situation : secteur de Collinance.

Objectif :

Type de bloc : encuvement.

Armement : canon de 47mm de marine.

Etat actuel : non trouvé.

Fossé antichar

Situation : le long de la voie ferrée Ormoy - Mareuil entre Antilly et Betz. Longueur environ 950 mètres.

Objectif : interdire le passage d'engins blindés venant de Crépy en Valois.

Etat actuel : détruit.

7 . SECTEUR N°5

Nombre d’emplacements bétonnés prévus pour canons AC25 : 9.

Nombre d’emplacements bétonnés prévus pour mitrailleuse : 13.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : 1 (500 mètres).

Destruction : 14 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 6 dispositifs.

Inondation : 0 dispositif.

7.1 Groupement de Crouy sur Ourcq.

Carte : IGN2513OT

Nombre d’emplacements bétonnés pour canons AC25 : 7.

Nombre d’emplacements bétonnés pour mitrailleuses : 8.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : 500 mètres.

Destruction : 8 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 4 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

25N

Situation : pont routier sur le canal de l'Ourcq de Gesvres.

Moyens : pont miné. Barrage par 6 tétraèdres.

26O

Situation : pont routier sur le canal de l'Ourcq de Crouy sur Ourcq.

Moyens : pont miné. Barrage par 6 tétraèdres.

26bis

Situation : pont routier sur le canal de l'Ourcq de Varinfroy.

Moyens : pont miné.

Situation : pont routier sur le canal de l'Ourcq de Beauval.

Moyens : pont miné.

Situation : pont routier sur le canal de l'Ourcq de Neufchelles.

Moyens : pont miné.

29Q

Situation : pont routier de la RN936 sur la Grivette.

Moyens : pont miné. Barrage par 12 tétraèdres.

Situation : pont routier de la RN936 sur la voie ferrée Meaux Soissons à 500 mètres au Sud de Mareuil sur Ourcq.

Moyens : pont miné.

Situation : viaduc du chemin de fer sur la Grivette.

Moyens : pont miné.

Situation : RN936 au droit du fossé antichar à 800 mètres au Nord de Neufchelles.

Moyens : barrage par 16 tétraèdres au droit des deux branches du fossé antichar.

Bloc 25b

Situation : lieudit "les Carreaux" à la côte 96.

Objectif : dans l'axe d'un ancien chemin reliant Neufchelles à la Vallée de la "Misère".

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état. Intérieur rempli de pierres.

Bloc 25c

Situation : à flanc de coteau entre la côte 117 et la D936.

Objectif : Sud Est en direction de la D936 à l'entrée de Neufchelles.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état mais recouvert par la végétation.

Bloc 25d

Situation : à flanc de coteau entre la côte 117 et la D936.

Objectif : Nord Est en direction de la D936 venant de Mareuil sur Ourcq.

Type de bloc : type 3 "bouclier" avec joues latérales arrières.

Armement : canon AC 25mm.

Etat actuel : bon état. Intérieur rempli de pierres et de gravats.

Bloc 25e

Situation : à flanc de coteau entre la côte 117 et la D936.

Objectif : Nord Est en direction de la D936 venant de Mareuil sur Ourcq.

Type de bloc : type 3 "bouclier" avec joues latérales arrières. L'arrière du bloc est également protégé par un mur de parados.

Armement : canon AC 25mm.

Etat actuel : bon état malgré la végétation.

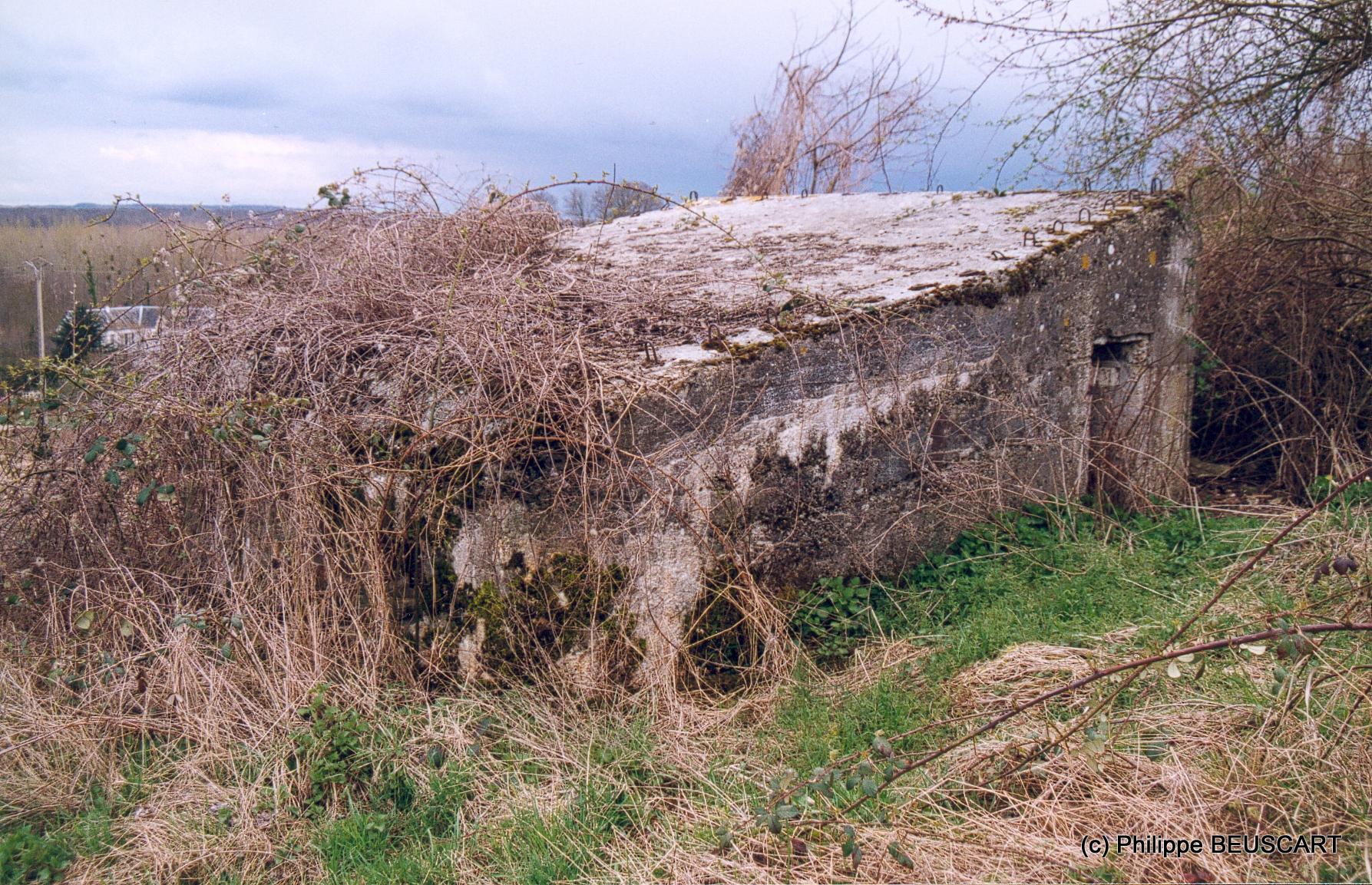

Bloc 25f

Situation : à flanc de coteau entre la côte 117 et la D936.

Objectif : Nord Est en direction de la D936 venant de Mareuil sur Ourcq.

Type de bloc : type 5 "fermé" avec entrée du personnel à gauche.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 25g

Situation : en centre ville de Neufchelles le long du chemin de halage.

Objectif : Nord Est dans l'axe du canal de l'Ourcq et vers la voie ferrée en direction de Mareuil sur Ourcq.

Type de bloc : type 7 "tourelle".

Armement : mitrailleuse.

Etat actuel : bon état, intérieur accessible et propre.

Bloc 25h

Situation : le long du chemin de halage en bord du canal de l'Ourcq à Varinfroy.

Objectif : canal de l'Ourcq vers le Sud.

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé.

Bloc 25i

Situation : le long du chemin de halage en bord du canal de l'Ourcq à Varinfroy.

Objectif : canal de l'Ourcq vers le Nord.

Type de bloc : type 7 "tourelle".

Armement : mitrailleuse.

Etat actuel : bon état (photo Jérôme Leblanc).

Bloc 25j

Situation : au Nord du pont routier de Crouy sur Ourcq à l'intérieur d'une exploitation forestière.

Objectif : pont routier de Crouy sur Ourcq.

Type de bloc : type 1 "blockhaus". Au dessus de l'embrasure de tir, un bas relief de 40cm de large et de 30cm de haut représente le dieu Neptune. Celui-ci est figuré mi homme mi poisson, tenant un trident dans la main droite et un navire à voile dans la main gauche. Deux poissons apparaissent également dans les flots.

Armement : canon AC 25mm.

Etat actuel : Bon état extérieur, accès intérieur impossible.

Bloc 25k

Situation : face au pont routier de Crouy sur Ourcq en bordure de route.

Objectif : pont routier de Crouy sur Ourcq.

Type de bloc : type 3 "bouclier" avec joue latérale gauche. Emplacement pour plaque sur le linteau arrière. Présence d'un becquet au dessus de la face avant devant permettre de retenir la terre pour le camouflage du bloc.

Armement : canon AC 25mm ou mitrailleuse.

Etat actuel : bon état.

Bloc 25l

Situation : au Sud du pont routier de Crouy sur Ourcq.

Objectif : pont routier de Crouy sur Ourcq.

Type de bloc : type 3 "bouclier". Emplacement pour plaque sur le linteau arrière.

Armement : canon AC 25mm ou mitrailleuse.

Etat actuel : bon état. Près de ce bloc, une stèle a été érigé par l'UMRAC de l'Oise à la mémoire de l'Aspirant Philippe de Montauzan, mort pour la France en ce lieu le 12 juin 1940.

Bloc 25m

Situation : le long du chemin de halage en bord du canal de l'Ourcq face à la ferme de Gesvres.

Objectif : pont routier de Gesvres.

Type de bloc : type 3 "bouclier" avec joue latérale gauche. Présence d'un becquet au dessus de la face avant devant permettre de retenir la terre pour le camouflage du bloc. Sur le linteau arrière a été gravé dans un cadre en relief "Le saumon". Une plaque en bois portant le numéro "9" est encore visible sur le flanc gauche à l'intérieur du bloc.

Armement : canon AC 25mm ou mitrailleuse.

Etat actuel : bon état.

Bloc 25n

Situation : au dessus du chemin de halage et du bloc 25m en bord du canal de l'Ourcq face à la ferme de Gesvres.

Objectif : pont routier de Gesvres.

Type de bloc : type 3 "bouclier" avec joue latérale gauche. Sur le linteau arrière a été gravé dans un cadre en relief "La truite".

Armement : canon AC 25mm.

Etat actuel : partiellement recouvert de végétation.

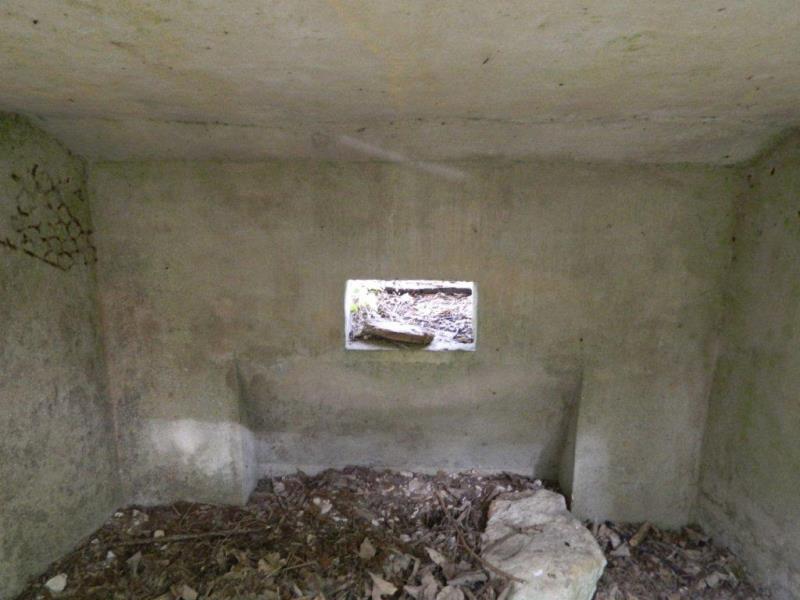

Bloc 25o

Situation : près de l'intersection entre la D94 et le chemin venant du moulin de May.

Objectif : pont routier de Gesvres.

Type de bloc : type 4 "bouclier". Sur le linteau arrière a été gravé dans un cadre en relief "La loutre".

Armement : mitrailleuse.

Etat actuel : bon état (photo Thierry Abran).

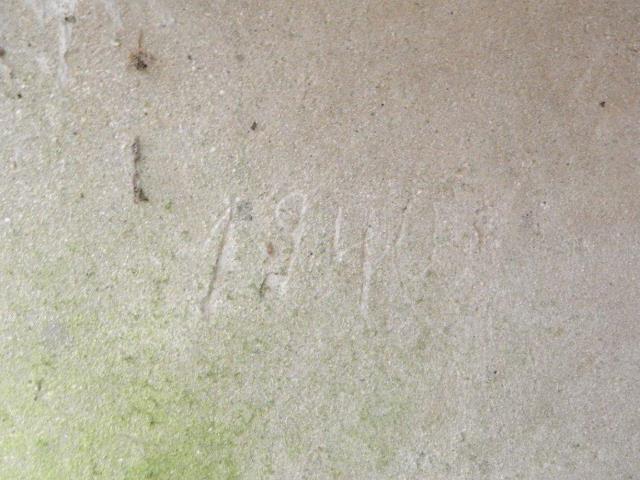

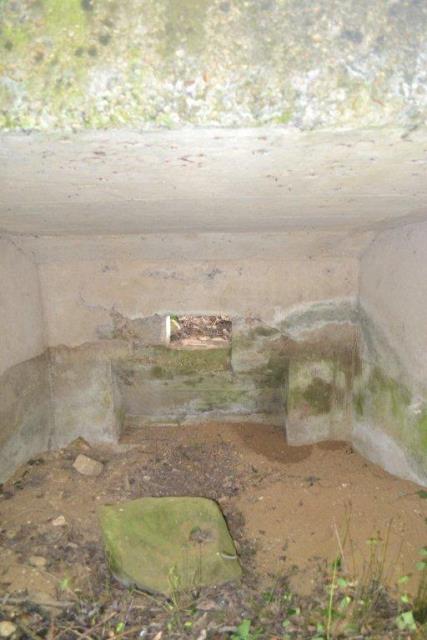

Bloc 25p

Situation : sur les hauteur Nord Est au moulin de May.

Objectif : axe du canal de l'Ourcq.

Type de bloc : type 4 "bouclier".

Armement : mitrailleuse.

Etat actuel : bon état (photo Thierry Abran).

Fossé antichar

Situation : entre la Grivette et la RN936. Longueur environ 500 mètres.

Objectif : interdire le passage d'engins blindés venant de Mareuil sur Ourcq par la RN936.

Etat actuel : détruit.

7.2 Groupement d' Ocquerre.

Carte : IGN2513OT

Nombre d’emplacements bétonnés pour canons AC25 : 3.

Nombre d’emplacements bétonnés pour mitrailleuses : 4.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : Néant.

Destruction : 6 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 2 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

19L

Situation : pont routier d'Ocquerre sur l'Ourcq.

Moyens : pont miné. Barrage par 12 tétraèdres.

Situation : pont des "Vaches" sur la route venant d' Echampeu.

Moyens : pont miné.

Situation : pont routier sur le canal de l'Ourcq de Vernelle.

Moyens : pont miné.

22M

Situation : pont routier sur le canal de l'Ourcq de Marnoue la Poterie.

Moyens : pont miné. Barrage par 6 tétraèdres.

Situation : pont routier sur l'Ourcq entre Marnoue la Poterie et Marnoue les Moines.

Moyens : pont miné.

Situation : pont routier sur le canal de l'Ourcq de May en Multien.

Moyens : pont miné.

Bloc 26a

Situation : au Nord du lieudit « Marnoue La Poterie » le long du chemin de halage.

Objectif : pont routier de Marnoue la Poterie.

Type de bloc : type 7 "tourelle".

Armement : mitrailleuse.

Etat actuel : accès intérieur impossible. Embrasure bien visible de l'extérieure.

Bloc 26b

Situation : lieudit « Marnoue La Poterie ».

Objectif : pont routier de Marnoue la Poterie.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état (photos Jérôme Leblanc - 2014).

(photos Alain Pierre – 2016).

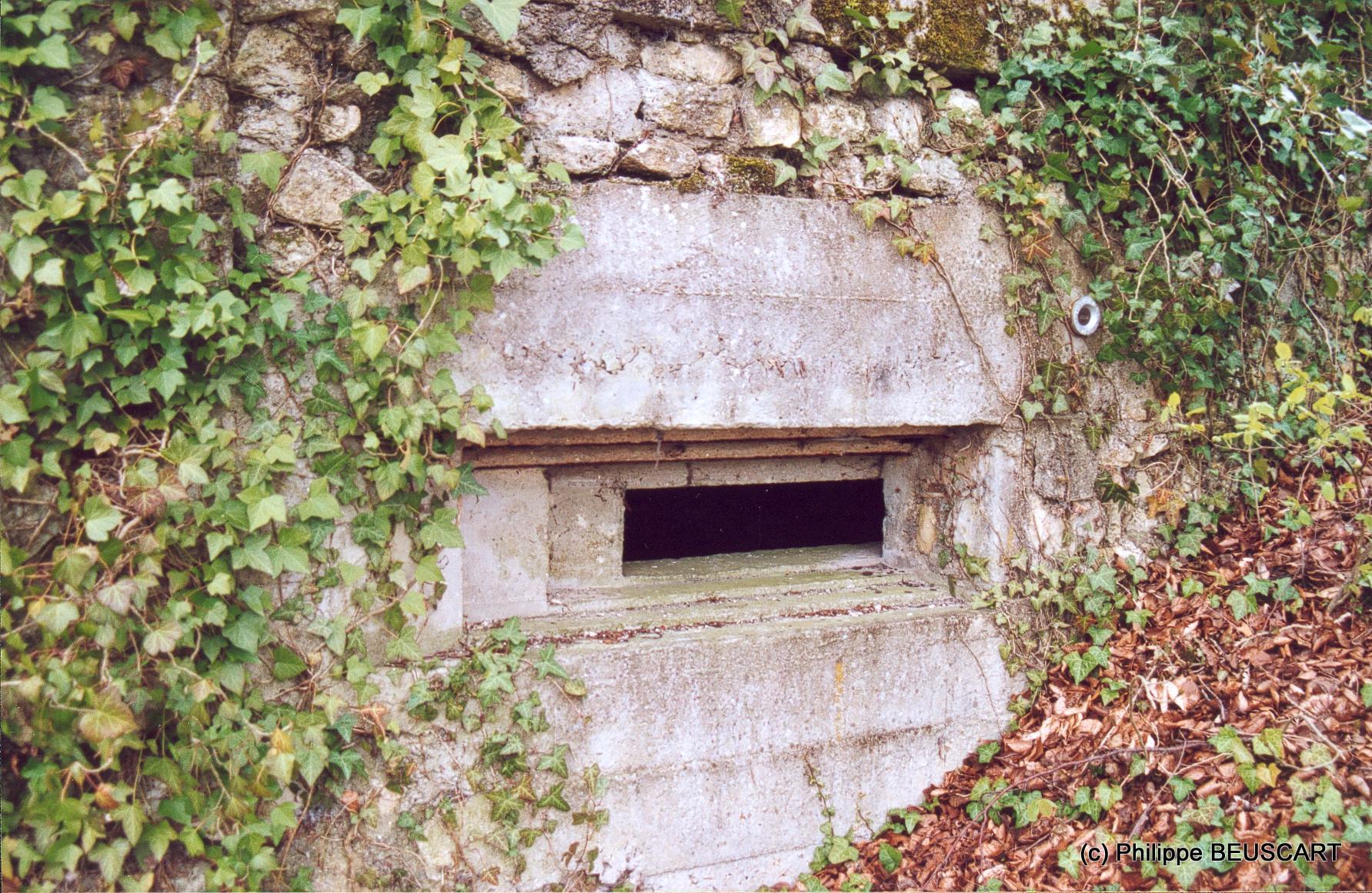

Bloc 26c

Situation : sortie Sud de Vernelle, le long du chemin de halage en contre bas de la route.

Objectif : axe du canal de l'Ourcq.

Type de bloc : bloc double avec 2 chambres de tir côte à côte pour tir en vis à vis. Porte d'accès actuelle située à l'opposée de Vernelle. Un autre porte existait peut être de l'autre côté.

Armement : deux mitrailleuses.

Etat actuel : bon état. Nombreux tags à l'intérieur. Il semble que ce bloc ait été modifié par la suite pour servir de quai de chargement.

Bloc 26d

Situation : dans le bois au lieudit "le Chênelet" dans une boucle du canal de l'Ourcq.

Objectif : direction d'Ocquerre sur la rive opposée.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : difficilement accessible et partiellement recouvert par la végétation.

Bloc 26e

Situation : dans le bois au lieudit "le Chênelet" dans une boucle du canal de l'Ourcq.

Objectif : direction d'Ocquerre sur la rive opposée.

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm ou mitrailleuse.

Etat actuel : difficilement accessible et partiellement recouvert par la végétation.

8 . SECTEUR N°4

Nombre d’emplacements bétonnés prévus pour canons AC25 : 12.

Nombre d’emplacements bétonnés prévus pour mitrailleuses : 13.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : Néant.

Destruction : 18 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 12 dispositifs.

Inondation : 0 dispositif.

8.1 Groupement de Lisy sur Ourcq.

Carte : IGN2513OT

Nombre d’emplacements bétonnés pour canon AC25 : 4.

Nombre d’emplacements bétonnés pour mitrailleuses : 3.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : Néant.

Destruction : 5 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 3 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

Situation : pont routier sur l'Ourcq.

Moyens : pont miné.

Situation : 2 passerelles sur bras de l'Ourcq.

Moyens : passerelles minées.

16I

Situation : pont routier Ouest sur le canal de l'Ourcq.

Moyens : pont miné. Barrage par 4 rangs de 4 tétraèdres.

Situation : route sur berge le long du canal de l'Ourcq.

Moyens : barrage par 2 rangs de 4 tétraèdres.

Situation : pont routier sur l'Ourcq.

Moyens : pont miné.

18K

Situation : pont routier Est sur le canal de l'Ourcq.

Moyens : pont miné. Barrage par 2 rangs de 4 tétraèdres.

Bloc 27a

Situation : Ouest de Lizy sur Ourcq à droite du chemin menant au stand de tir.

Objectif : pont routier sur le canal de l'Ourcq.

Type de bloc : type 3 "bouclier" avec joue latérale gauche en retour. Becquet en face avant et crochet pour filet de camouflage.

Armement : canon AC 25mm ou mitrailleuse.

Etat actuel : bon état.

Bloc 27b

Situation : Ouest de Lizy sur Ourcq à droite du chemin menant au stand de tir..

Objectif : pont routier sur le canal de l'Ourcq.

Type de bloc : type 3 "bouclier" avec joue latérale gauche en retour. Becquet en face avant et crochet pour filet de camouflage.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 27c

Situation : route d’Echampeu.

Objectif : pont routier sur le canal de l'Ourcq.

Type de bloc :

Armement : canon AC 25mm.

Etat actuel : non trouvé.

Bloc 27d

Situation : route d’Echampeu.

Objectif : pont routier sur le canal de l'Ourcq.

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé.

Bloc 27e

Situation : Est de Lisy sur Ourcq. Lieudit « Allée des Soupirs ».

Objectif : pont routier de la Belle Croix sur le canal de l'Ourcq

Type de bloc : type 3 "bouclier".

Armement : canon AC 25mm.

Etat actuel : bon état. Partiellement envahit par la végétation.

Bloc 27f

Situation : sortie Est de Lisy sur Ourcq.

Objectif : pont routier de la Belle Croix sur le canal de l'Ourcq.

Type de bloc : type 3 « bouclier ».

Armement : canon AC 25mm.

Etat actuel : bon état mais partiellement enfoui dans le talus.

Bloc 27g

Situation : sortie Est de Lisy sur Ourcq.

Objectif : pont routier sur le canal de l'Ourcq

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé.

8.2 Groupement de Mary sur Marne.

Carte : IGN2513OT

Nombre d’emplacements bétonnés pour canons AC25 : 2.

Nombre d’emplacements bétonnés pour mitrailleuses : 2.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : Néant.

Destruction : 6 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 3 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

Situation : entrée Sud Ouest du pont routier de Mary sur Marne.

Moyens : destruction d'une maison.

Situation : entrée Sud Ouest du pont routier de Mary sur Marne.

Moyens : pont miné. Barrage par 2 rangs de 4 tétraèdres.

10G

Situation : pont ferroviaire de la ligne Paris Reims sur la Marne.

Moyens : pont miné. Barrage par 2 rangs de 5 tétraèdres.

11H

Situation : pont routier la Marne reliant Isles les Meldeuses et Villers les Rigault.

Moyens : pont miné. Barrage par 2 rangs de 4 tétraèdres.

Situation : pont routier sur le canal de l'Ourcq à Villers les Rigault.

Moyens : pont miné.

Bloc 28a

Situation : embranchement SNCF.

Objectif : axe de la voie ferrée de la ligne Paris Reims venant de Lizy sur Ourcq.

Type de bloc : type 4 « bouclier » avec joue latérale droite, becquet et crochet pour fixation du filet de camouflage.

Armement : mitrailleuse.

Etat actuel : bon état.

Bloc 28b

Situation : embranchement SNCF.

Objectif : pont routier reliant Isles les Meldeuses et Mary sur Marne.

Type de bloc : type 3 « bouclier » avec becquet.

Armement : canon AC 25mm.

Etat actuel : bon état mais recouvert par la végétation.

Bloc 28c

Situation : embranchement SNCF.

Objectif : pont routier reliant Isles les Meldeuses et Mary sur Marne.

Type de bloc :

Armement : canon AC 25mm.

Etat actuel : non trouvé. Terrain inaccessible.

Bloc 28d

Situation : embranchement SNCF.

Objectif : pont routier reliant Isles les Meldeuses et Mary sur Marne.

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé. Terrain inaccessible.

8.3 Groupement de Changis sur Marne.

Carte : IGN2513OT

Nombre d’emplacements bétonnés pour canons AC25 : 4.

Nombre d’emplacements bétonnés pour mitrailleuses : 3.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : Néant.

Destruction : 4 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 3 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

Situation : pont routier sur la Marne reliant Sammeron et Ussy sur Marne.

Moyens : pont miné. Barrage par 3 rangs de 4 tétraèdres.

Situation : pont routier reliant Saint Jean les Deux Jumeaux et Changis sur Marne.

Moyens : pont miné. Barrage par 3 rangs de 4 tétraèdres.

6EA

Situation : pont ferroviaire sur la Marne à l'Est d'Armentières en Brie.

Moyens : pont miné. Barrage par 2 rangs de 5 tétraèdres.

Situation : pont routier sur la voie ferrée à la sortie du tunnel d'Armentières.

Moyens : pont miné.

Bloc 29a

Situation : lieudit « La petite vallée » le long de la RN3.

Objectif : direction Nord Est.

Type de bloc : type 3 « bouclier » avec becquet et crochet pour fixation du filet de camouflage.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 29b

Situation : lieudit « La petite vallée » le long de la RN3.

Objectif : pont routier reliant Saint Jean les Deux Jumeaux et Changis sur Marne.

Type de bloc : type 3 « bouclier » avec joue latérale droite comprenant un retour.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 29c

Situation : lieudit « La petite vallée » le long de la RN3.

Objectif : pont routier reliant Saint Jean les Deux Jumeaux et Changis sur Marne.

Type de bloc : type 3 « bouclier » avec joue latérale droite comprenant un retour.

Armement : canon AC 25mm ou mitrailleuse.

Etat actuel : bon état.

Bloc 29e

Situation : lieudit « Les Carreaux ».

Objectif : pont routier sur la Marne reliant Sammeron et Ussy sur Marne.

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé.

Bloc 29f

Situation : lieudit « Les Carreaux ».

Objectif : pont routier sur la Marne reliant Sammeron et Ussy sur Marne.

Type de bloc : type 3 « bouclier » avec deux joues latérales.

Armement : canon AC 25mm.

Etat actuel : bon état.

Bloc 29g

Situation : à l'intersection de la RN3 et de la route de Signy-Signets (côté Sud de la RN3).

Objectif : pont routier sur la Marne reliant Sammeron et Ussy sur Marne.

Type de bloc :

Armement : canon AC 25mm.

Etat actuel : non trouvé.

Bloc 29h

Situation : à l'intersection de la RN3 et de la route de Signy-Signets (côté Nord de la RN3).

Objectif : pont routier sur la Marne reliant Sammeron et Ussy sur Marne.

Type de bloc : type 7 « tourelle ».

Armement : mitrailleuse.

Etat actuel : entièrement recouvert par la végétation.

8.4 Groupement de la Ferté sous Jouarre.

Carte : IGN2513OT

Nombre d’emplacements bétonnés pour canons AC25 : 4.

Nombre d’emplacements bétonnés pour mitrailleuses : 4.

Nombre d’emplacements bétonnés pour canons de 47mm de marine : 0.

Nombre d’emplacements bétonnés pour canons de 65mm de marine : 0.

Longueur de fossés antichars construit : Néant.

Destruction : 3 dispositifs.

Complément de coupure : 0 dispositif.

Barrage contre engins blindés : 3 dispositifs.

Inondation : 0 dispositif.

Destruction et barrage contre engins blindés :

Situation : pont routier sur la Marne en amont de la ville.

Moyens : pont miné. Barrage par 2 rangs de 6 tétraèdres et 1 rang de 5 tétraèdres.

Situation : pont routier (rue Jean Jaurès) et ferroviaire sur la Marne.

Moyens : pont miné. Barrage par 3 rangs de 6 tétraèdres.

Situation : passerelle sur le Grand Morin au confluent avec la Marne.

Moyens : pont miné. Barrage par 1 rangs de 3 tétraèdres.

Bloc 30a

Situation : le long du chemin de halage à l’Est du confluent du Petit Morin et de la Marne.

Objectif : pont routier et ferroviaire sur la Marne (rue Jean Jaurès).

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé.

Bloc 30b

Situation : le long du chemin de halage à l’Est du confluent du Petit Morin et de la Marne.

Objectif : pont routier et ferroviaire sur la Marne (rue Jean Jaurès).

Type de bloc : type 3 « bouclier » de forme légèrement plus allongé que celui du plan type avec joues latérales.

Armement : canon AC 25mm.

Etat actuel : bon état mais recouvert par la végétation.

Bloc 30c

Situation : le long du chemin de halage à l’Est du confluent du Petit Morin et de la Marne.

Objectif : les berges de la Marne en direction du Nord Ouest.

Type de bloc : type 4 « bouclier ». Ce bloc a la particularité d’avoir été construit derrière le mur d’une propriété et son embrasure débouche sous le mur de soutènement de la grille.

Armement : mitrailleuse.

Etat actuel : bon état.

Bloc 30d

Situation : à l'intersection de la rue de Jouarre et de la rue du pont Condez..

Objectif : axe pont routier et ferroviaire sur la Marne (rue Jean Jaurès).

Type de bloc :

Armement : canon AC 25mm.

Etat actuel : non trouvé.

Bloc 30e

Situation : le long du quai des Anglais.

Objectif : pont routier sur la Marne en amont.

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé. Le bloc de béton dans l’emprise de la bibliothèque à l’angle de la rue Guillemot et du quai des Anglais est peut être un reste de ce bloc.

Bloc 30f

Situation : le long du quai des Moulins.

Objectif : pont routier sur la Marne en amont.

Type de bloc :

Armement : mitrailleuse.

Etat actuel : non trouvé.

Bloc 30g

Situation : à l'intersection de la rue de Reuil et de la rue de la Gambière.

Objectif : pont routier sur la Marne en amont.

Type de bloc :

Armement : canon AC 25mm.

Etat actuel : non trouvé.

Bloc 30h

Situation : au dessus de la rue René Messeaux.

Objectif : pont routier sur la Marne en amont.

Type de bloc :

Armement : canon AC 25mm.

Etat actuel : non trouvé.

$Description : Description : Description : Description : Description : Description : C:\Photos sur C\Ligne Chauvineau\lignechauvineau\_themes\balance\abalrule.gif$

Retour à l’accueil
